PAW 30 ND-8
403.03 CHF
Versandfertig in 14 Tagen, Lieferzeit 1-3 Tage

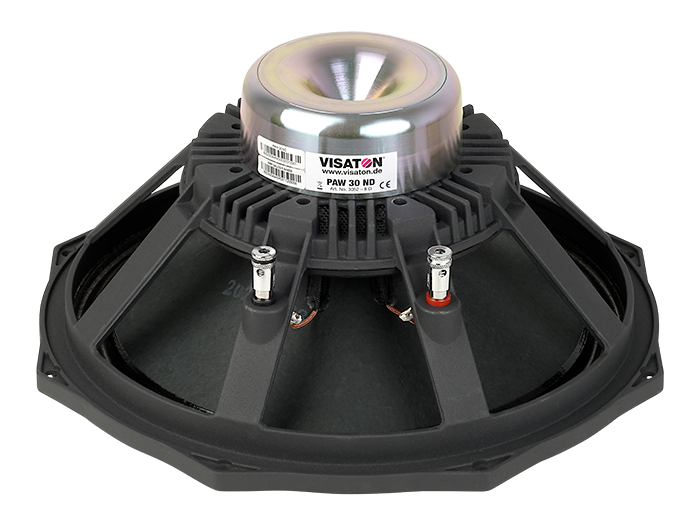

30 cm (12") Tiefmitteltöner für PA Systeme.
Eigenschaften
- 8-eckiger Druckgusskorb
- Papiermembran
- 75 mm Schwingspule für hohe Belastbarkeit
- Til Spulenträger
- Belüftete Zentrierspinne
- 10 mm Polkernbohrung
- M-förmig gefaltete Textilsicke für große Hübe
- Connex Zentrierspinne
- EVA Dichtung
- Neodym Magnet
- Impedanzkontrollring (Aluminium)
Membrannachgiebigkeit Cm 0,14 mm/N
Nennbelastbarkeit 400 W
Nennimpedanz Z 8 Ohm

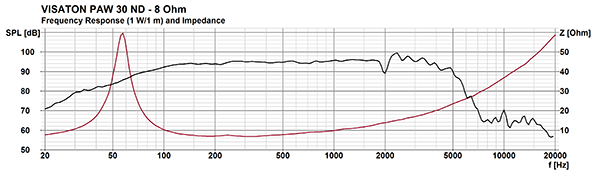

Übertragungsbereich (-10 dB) fu–5500 Hz
(fu: untere Grenzfrequenz abhängig vom Gehäuse) .
Mittlerer Schalldruckpegel 93 dB (2,83 V/1 m)
Maximaler linerarer Hub +/−4 mm
Grenzauslenkung +/−9 mm
Resonanzfrequenz fs 52 Hz
Obere Polplattenhöhe 8 mm
Schwingspulendurchmesser 75 mm
Wickelhöhe 16 mm

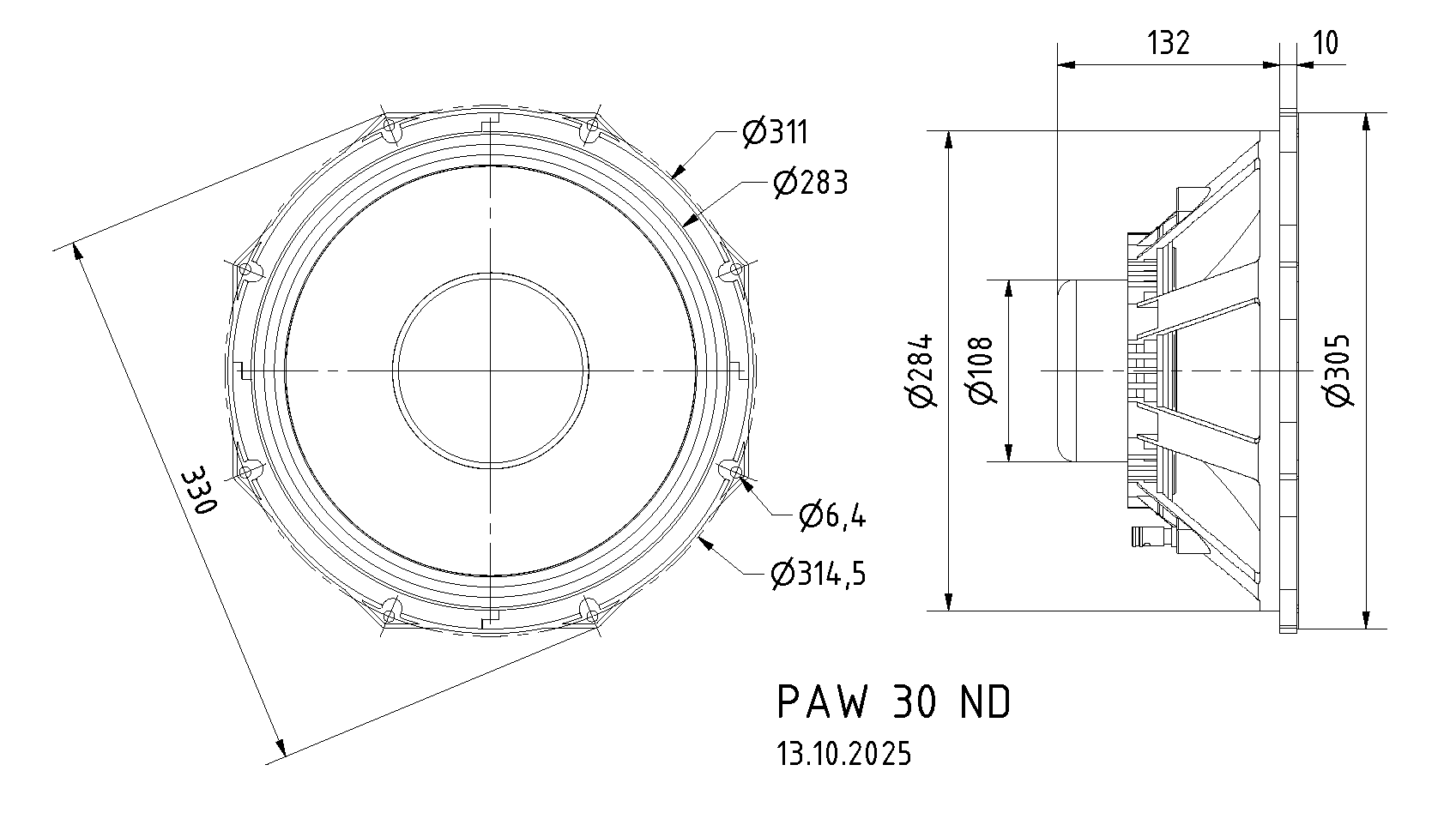

Schallwandöffnung 286 mm
Gewicht netto 3,0 kg
Gleichstromwiderstand Rdc 5,7 Ohm
Mechanischer Q-Faktor Qms 4,8
Elektrischer Q-Faktor Qes 0,51
Gesamt-Q-Faktor Qts 0,46
Äquivalentes
Luftnachgiebigkeitsvolumen Vas 55,44 l
Effektive Membranfläche Sd 539,13 cm²
Dynamische bewegte Masse Mms 62,65 g
Antriebsfaktor Bxl 15,43 Tm
Schwingspuleninduktivität L 0,382 mH
Anschlüsse Federklemmen
| Eff. Membranfläche (Sd): | 539cm² |
|---|---|
| Effektive Bewegte Masse (Mms): | 69g |
| Elektrische Güte (Qes): | 0,37 |
| Gesamtgüte (Qts): | 0,36 |
| Gleichstromwiderstand (Re): | 6,1 Ohm |
| Impedanz (Z): | 8 Ohm |
| Kennschalldruck: | 93 dB 2.83V/1m |
| Kraftfaktor (BL): | 17,6T·m |
| Lineare Auslenkung (Xmax): | +/- 4mm |
| Mechanische Güte (Qms): | 7,63 |
| Nennbelastbarkeit: | 400 Watt |
| Power Handling (MAX): | 600 Watt |
| Resonanzfrequenz (fs): | 45 Hz |
| Schwingspulendurchmesser: | 75 mm |
| Schwingspulenind. (Le): | 0,55mH |
| Äquivalentvolumen (Vas): | 78 l. |
