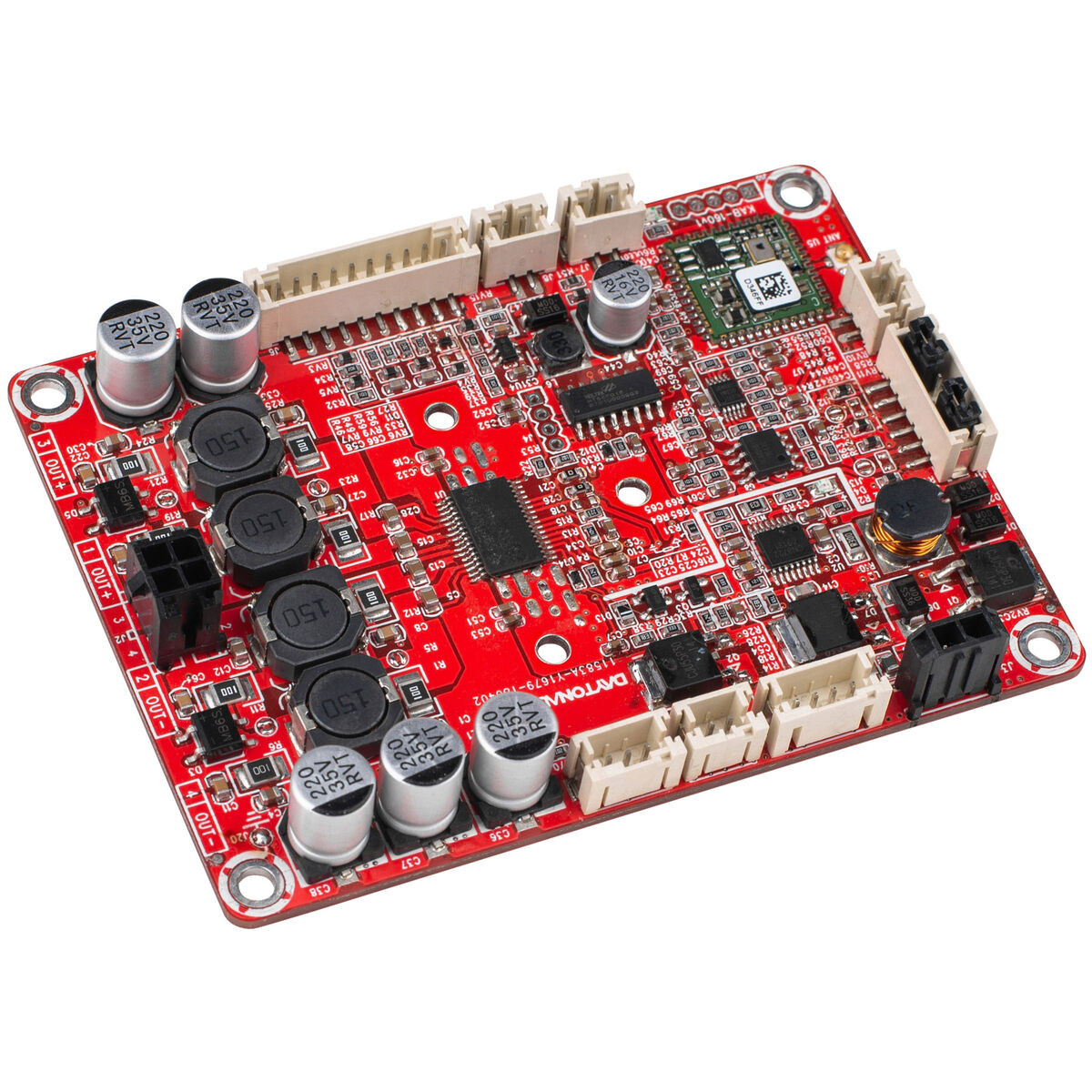

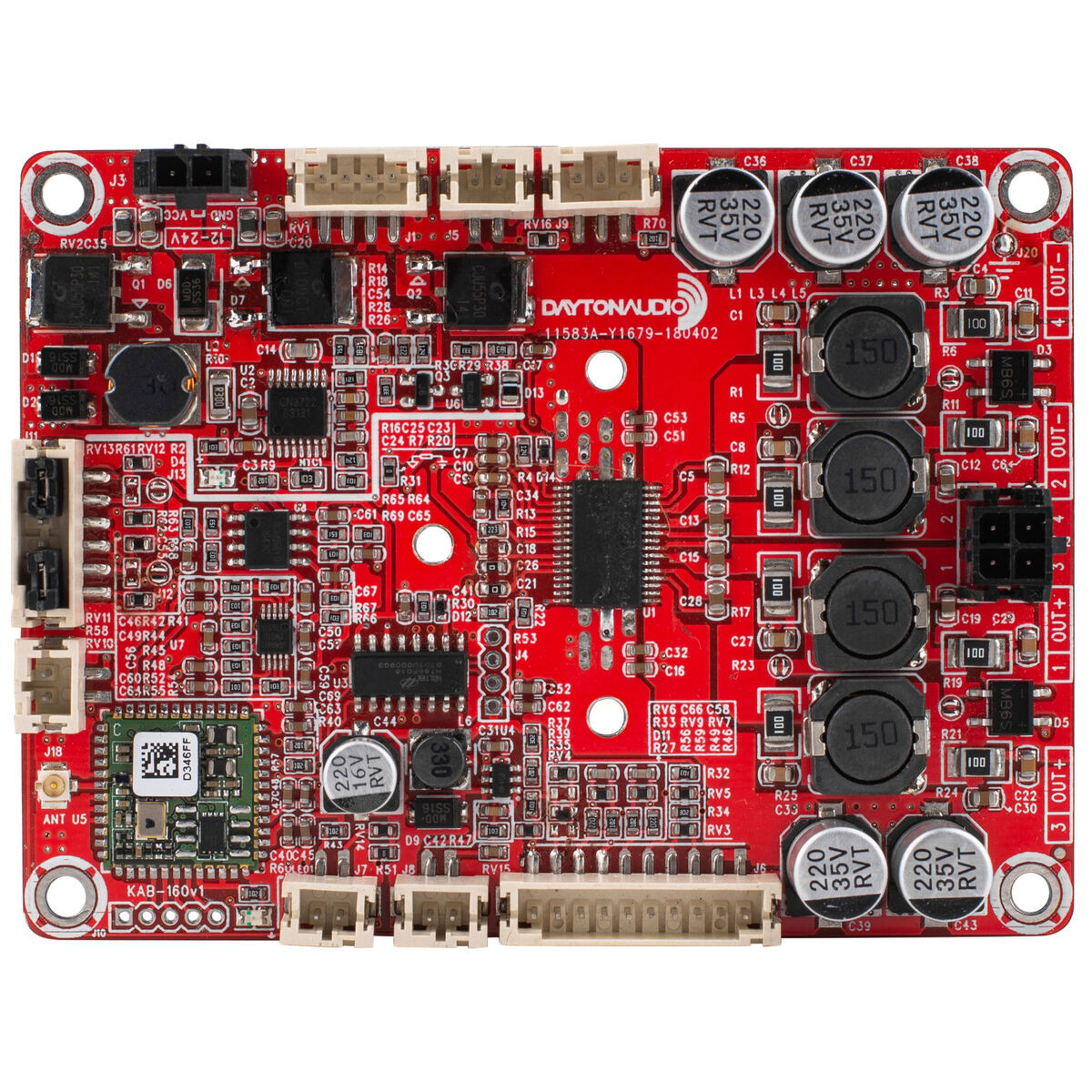

Dayton Audio KAB-60M 1x60W Class D Audio Amplifier Board with Bluetooth 4.0

Dayton Audio KAB-60M 1x60W Class D Audio Amplifier Board with Bluetooth 4.0

Mit dem Dayton Audio KAB-60M Bluetooth Amplifier Board können Sie schnell und einfach Ihr Projekt, Ihren
Lautsprecherbau, Ihr Verkaufsdisplay, Ihren Kiosk oder jeden anderen Ort, an dem Musik oder Sound das
Erlebnis bereichern, mit Audio versorgen. Mit einer Mono-Ausgangsleistung von 60 Watt ist genügend
Leistung vorhanden, um einen kleinen Subwoofer oder ein mittelgroßes Lautsprecherprojekt zu betreiben,
und dennoch ist das Board klein genug, um in nahezu jedes Projekt integriert zu werden.

Wesentliche Merkmale

• Effiziente 1 x 60 Watt Leistung aus dem TPA3118 Verstärkerchip
• Bluetooth 4.0 mit aptX direkt auf der Platine integriert - kein separates Modul erforderlich
• U.FL IPX-Koaxialanschluss für interne oder externe Bluetooth-Antenne (interne Antenne im Lieferumfang enthalten) und ein Schalter zum Zurücksetzen der Bluetooth-Kopplung
• Getrennte Anschlüsse für die Stromversorgung über Batterie oder direkten DC-Eingang von einem Netzadapter
• Optionales Zubehör erweitert die Funktionalität und mehr

Hochwertige Audioleistung

Das Dayton Audio KAB-60M Bluetooth Amplifier Board liefert eine hohe Klangqualität, ohne viel Strom zu
verbrauchen. Dies ist auf den hocheffizienten TPA3118 Class-D-Verstärkerchip zurückzuführen. Der TPA3118
arbeitet mit einem Wirkungsgrad von 90 %, so dass kein Kühlkörper erforderlich ist und die Gesamtgröße
reduziert wird. Sein hoher Wirkungsgrad ist ein großer Vorteil, wenn er mit Batterien betrieben wird, da
er die Spielzeit einer einzigen Ladung verlängert. Die extrem niedrige Verzerrung und die knackfreie
Leistung machen diese HiFi-Verstärkerplatine zu einem unverzichtbaren Bestandteil jeder hochwertigen
Audioanlage.

Integriertes Bluetooth

Im Gegensatz zu anderen Verstärkerboards verfügt das Dayton Audio KAB-60M über ein integriertes Bluetooth
4.0 Modul mit aptX. Der Vorteil von Bluetooth 4.0 ist der geringe Stromverbrauch, der die Spielzeit von
batteriebetriebenen Geräten verlängert. Dank des zusätzlichen aptX-Codecs von CSR ist die Audioqualität
beim Streaming vergleichbar mit der von CDs. Dieses voll funktionsfähige Modul wurde für Bluetooth-
Demonstrationszwecke entwickelt und gebaut und bietet einen schlüsselfertigen Ansatz für die Bluetooth-
Zertifizierung von Konsumgütern. Wenn diese Karte für Hobbyisten oder industrielle Zwecke eingesetzt
wird, ist nichts erforderlich, um den vollen Komfort des Pairing und Streaming von Bluetooth-Audio in
hoher Qualität zu genießen. Das KAB-60M ist außerdem CE- und FCC-zertifizierungsfähig.

Einfacher Einbau

Im Lieferumfang des KAB-60M sind zwei Kabelbäume enthalten: einer für die Gleichstromversorgung und der
andere für den Anschluss Ihres Lautsprechers oder Ihrer Lautsprecher. Für viele Benutzer sind diese Kabel
alles, was sie zur Fertigstellung eines Projekts benötigen. Da sie mit Molex Mini Fit Jr-Steckern
ausgestattet sind, um die Installation zu beschleunigen und eine sichere Verbindung herzustellen,
entfällt die Notwendigkeit, zu löten oder nach losen und instabilen Kontakten zu suchen. Dayton Audio
bietet außerdem eine Vielzahl von Zubehörteilen mit robusten Eigenschaften, die die Installation noch
einfacher machen. Erfahren Sie unten mehr über optionales Zubehör.

Diese Verstärkerplatine enthält auch eine externe Antenne, die für eine maximale Bluetooth-Reichweite
verwendet werden muss, sowie eine Bluetooth-Kopplungstaste, die bei kurzem Drücken die Bluetooth-Kopplung
bestätigt. Achten Sie darauf, dass Sie die Bluetooth-Kopplungstaste nicht lange drücken. Dadurch wird der
Bluetooth-Chip deaktiviert und Sie müssen die Verstärkerplatine aus- und wieder einschalten, um ihn zu
aktivieren.

Unendliche Anwendungsmöglichkeiten

Aufgrund der umfassenden Audioleistung und des integrierten Bluetooth-Chips bietet diese
Verstärkerplatine nahezu unbegrenzte Anwendungsmöglichkeiten. Von Hobbyisten und Heimwerkern bis hin zu
Herstellern und Installationsunternehmen bietet diese Bluetooth-Verstärkerplatine eine enorme
Flexibilität. Bei Bestellungen von mehr als 20 Stück sind kundenspezifische OEM-Bluetooth-Pairing-Namen
erhältlich - für weitere Einzelheiten wenden Sie sich bitte an [email protected]. Selbst wenn Sie die
Bluetooth-Funktion umgehen, lässt sich diese Verstärkerplatine dank der vielen mitgelieferten und
optionalen Kabelbäume problemlos in jede Aufgabe integrieren.

Extrem niedriger Standby-Verbrauch

Der Dayton Audio KAB-60M kann bis zu 7 Tage im Standby-Modus betrieben werden, auch wenn Bluetooth
aktiviert ist. Diese Standby-Zeit ist ca. 4x länger als bei der Konkurrenz, da ein hocheffizienter DC/DC-
Wandler zum Einsatz kommt, der den Stromverbrauch dank des Einsatzes eines Mikrocontrollers als PMU
(Power Management Unit) minimiert.

Mehrere Strompfade

Das Dayton Audio KAB-60M bietet zahlreiche Stromversorgungsoptionen für kreative, kabellose
Soundprojekte. Diese Flexibilität beseitigt die Einschränkungen, die bei den meisten anderen
Verstärkerboards auftreten. Daher kann Ihr Design sowohl kabelgebunden als auch wirklich tragbar sein.

Für portable Anwendungen gibt es ein optionales Funktionskabel-Kit (KAB-FC), das den Anschluss von
wiederaufladbaren Batterien zur Stromversorgung des Boards ermöglicht. NiMH-, Bleisäure- oder NiCad-Akkus
werden direkt über die Platine mit einer 15~24 VDC, 1A Stromversorgung aufgeladen. Seien Sie äußerst
vorsichtig, da die Bluetooth-Verstärkerplatine keinen Schutz vor Unter- oder Überladung bietet und der
angeschlossene Stromadapter nicht mehr als 30 Watt Leistung hat.

Acht AA-Alkali-Batterien können die Karte ebenfalls mit Strom versorgen, allerdings darf die
Aufladefunktion für diese Art der Verwendung nicht angeschlossen werden.

Die beste wiederaufladbare Batterieoption ist die Verwendung einer separaten Verbindungsplatine von
Dayton Audio (KAB-BE), die drei 18650 Li-Ion-Batterien aufnehmen kann. Diese tragbare Stromquelle ist
sehr empfehlenswert, da diese zusätzliche Batteriehalterplatine einen Schutz vor Unter- und Überspannung
bietet. Ein 19 VDC, 1-5A Netzteil ist die beste Wahl zum Aufladen der Erweiterungskarte. (mindestens 15
VDC und maximal 24 VDC erforderlich)

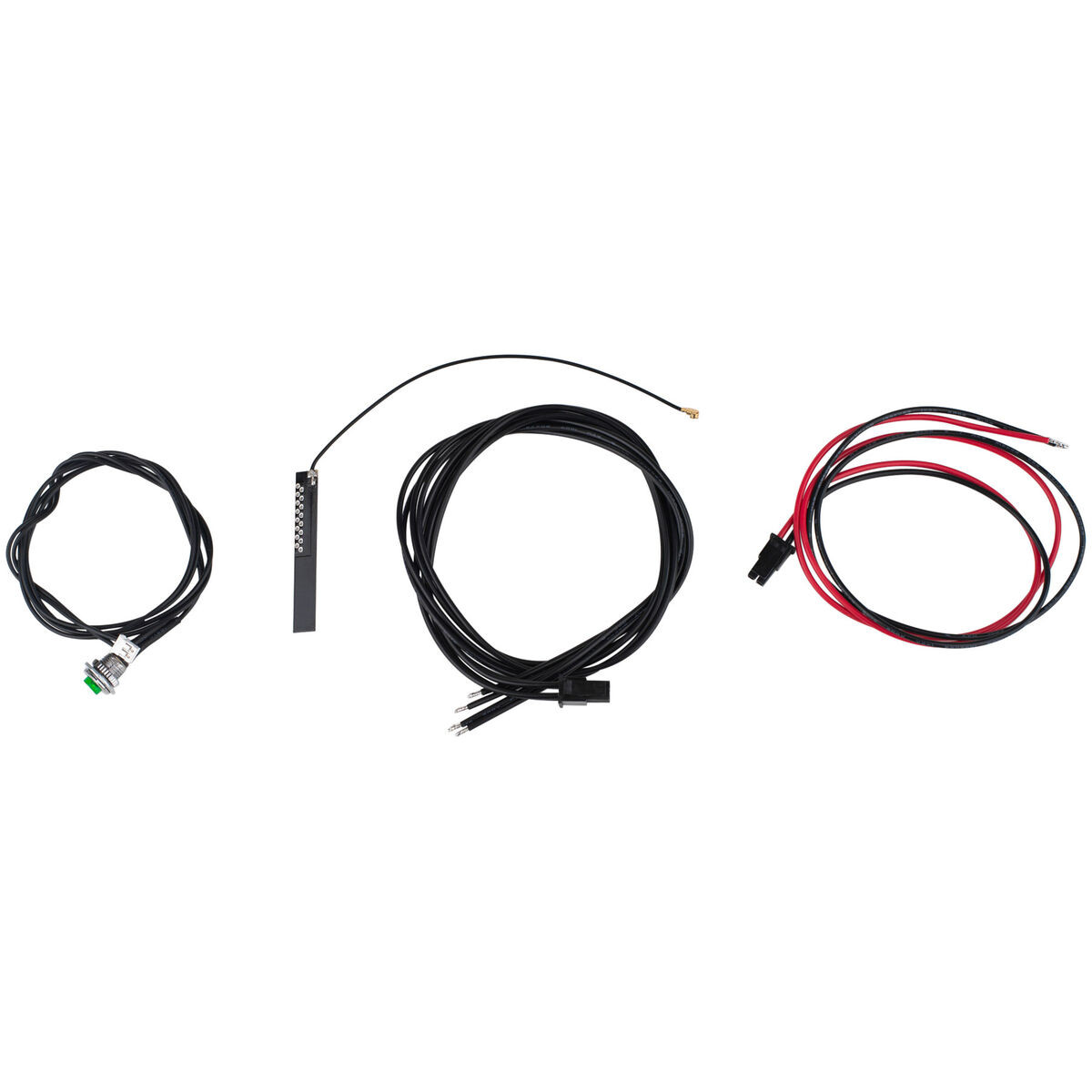

Das Paket enthält

• Eine Dayton Audio KAB-60M Bluetooth-Verstärkerplatine
• Ein 2-adriges Netzkabel 20"
• Ein Lautsprecherkabel (20")
• Eine interne Airgain™-Bluetooth-Antenne zum Aufkleben mit einem 127 mm (5") langen Kabel
• Ein Drucktastenschalter zum Zurücksetzen der Bluetooth-Kopplung mit Kabel (20")

Spezifikationen:

• Ausgangsleistung (mit 19-VDC-Netzteil): 1 x 60 W bei 8 Ohm
• SNR: 89,3 dB
• Klirrfaktor: 0,07 % bei 8 Ohm, 10 W, 1 kHz
• Frequenzgang: 22 bis 22.000 Hz (±3 dB)
• Impedanz: 4-8 Ohm
• Bluetooth-Reichweite: 30 ft.
• Empfohlene Spannungsversorgung: 12 bis 24 VDC, 4A
• Empfohlene Stromversorgung zum Aufladen (NiMH, Bleisäure oder NiCad) 15 bis 24 VDC, 1A
• Empfohlene Stromversorgung zum Aufladen (Li-Ion) 19 VDC, 1-5A

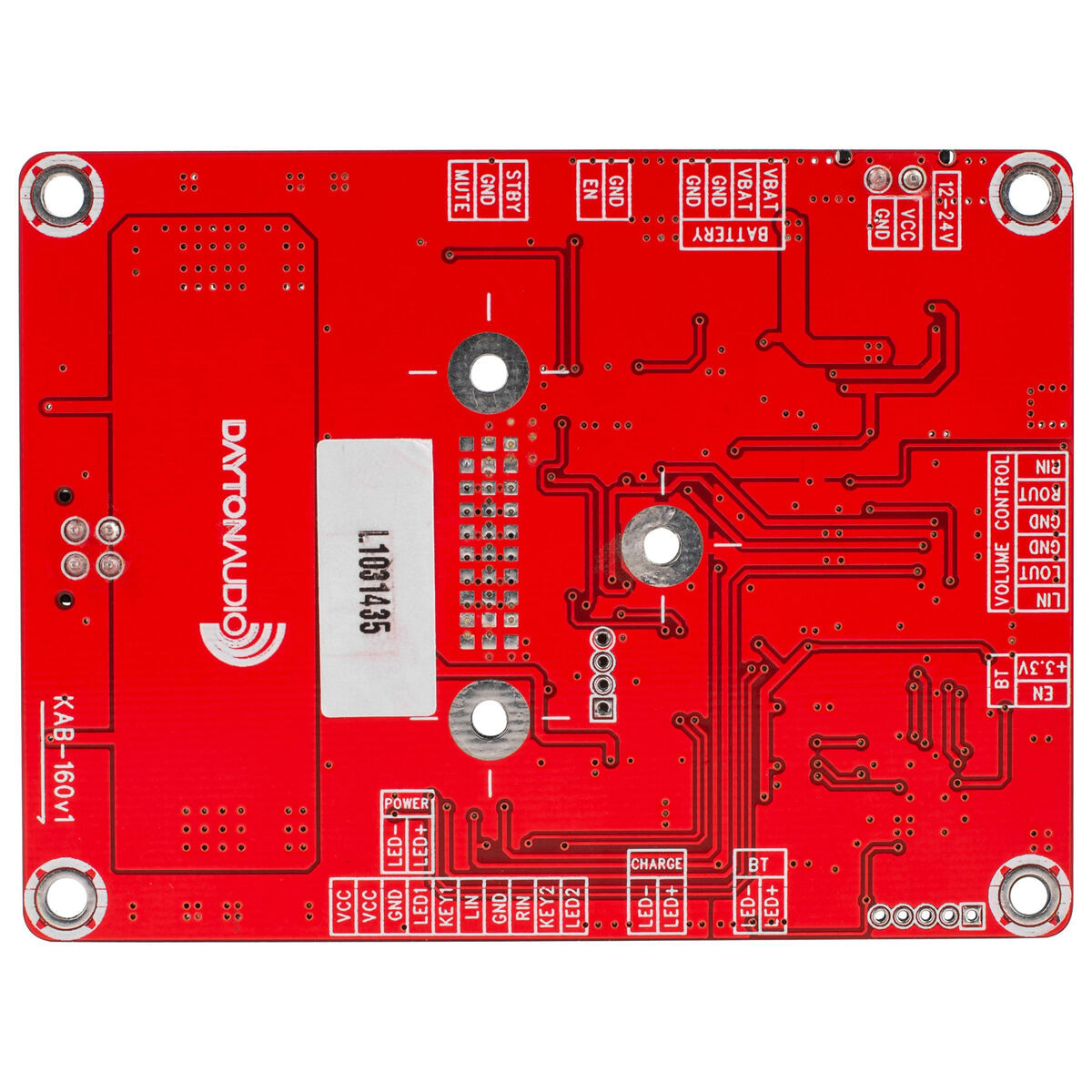

• Abstand der Befestigungslöcher auf der Platine von Mitte zu Mitte: 3,32" x 2,4" (84 x 61 mm)
• Lochdurchmesser: 0,14" (3,5 mm)
• Abmessungen: 3,6" L x 2,7" B x 0,9" H
