Dayton Audio DATS LA klein und Großsignal Lautsprecher und LCR Messsystem

Dayton Audio DATS LA Lautsprecheranalysator

Das neue Vollständige TSP/L-C-R Messystem.

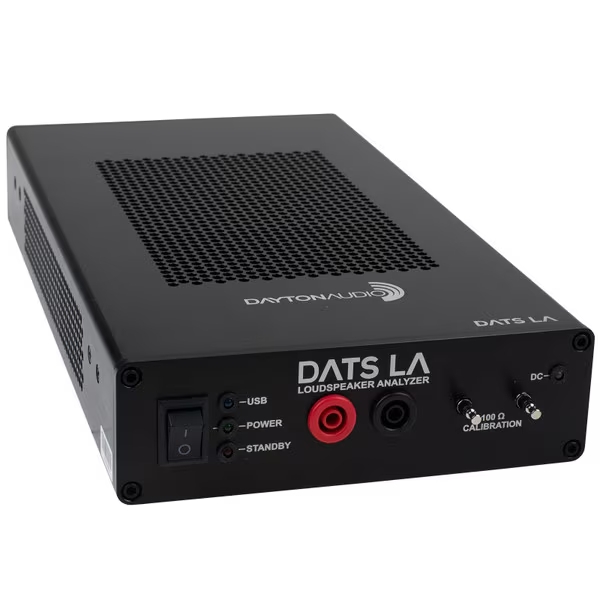

Dayton Audio DATS LA

Detaillierte Treibermessung und -analyse ist jetzt in Reichweite DATS LA im Einsatz auf der Werkbank.

Der Dayton Audio DATS LA (Digital Audio Test System Loudspeaker Analyzer) stellt die nächste Evolutionsstufe der Lautsprechermessung dar und integriert modernste Hardware und proprietäre Datenanalyse, um beispiellose Einblicke in die Treiberleistung zu liefern. Der für Ingenieure, Lautsprecherdesigner und Audioprofis konzipierte DATS LA geht über Standardimpedanzmessungen hinaus und bietet eine erweiterte DC-vorspannung Analyse, die kritische Nichtlinearitäten in der Motorkraft (Bl) und der Federungsnachgiebigkeit (Kms) aufdeckt. Mit einem integrierten 100-Watt-AC/DC-Verstärker, präziser Impedanzmessung und erweiterten Modellierungsfunktionen bietet das DATS LA Analysen in Laborqualität zu einem Bruchteil der Kosten herkömmlicher Testsysteme nach Industriestandard. Ob Sie nun das Kleinsignalverhalten eines Treibers oder die Großsignalbeschränkungen bewerten, dieses vielseitige System ermöglicht Ihnen die Entwicklung, Optimierung und Validierung von Lautsprechern mit einem Detailgrad, der den meisten Designern bisher nicht zugänglich war. DATS LA Software-Download:

Klicken Sie auf den Link unten, um die neueste Version der DATS LA Software herunterzuladen

https://trueaudio.com/DATS_LA/downloads/DATS_LA.zip

DATS LA Software-Download DC-Biased Testing

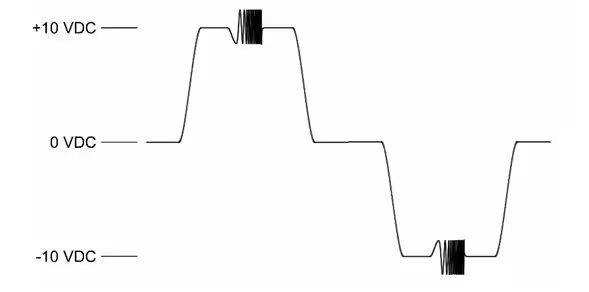

Ein Durchbruch in der Lautsprechermessung DC-Biased Impedanzmessung – US-Patent Nr. 11.272.301 Herkömmliche Impedanz basierte Testmethoden liefern wertvolle Informationen über die Kleinsignaleigenschaften eines Treibers, erfassen jedoch nicht, wie sich die Parameter mit der Membranverschiebung verschieben. DATS LA bietet mit seiner patentierten DC-Biased-Messtechnik einen einzigartigen Ansatz für dieses Problem und ermöglicht eine präzise Bewertung des nichtlinearen elektromechanischen Verhaltens eines Treibers als Funktion der Auslenkung. DATS LA verwendet präzise gesteuerte DC-Impulse, um die Schwingspule und die Membran vor der Durchführung von Impedanzmessungen zu verschieben, und erfasst so systematisch die Auswirkungen der Auslenkung auf wichtige Parameter. Dies führt zu hochpräzisen Bl(x)- und Kms(x)-Kurven, die die Symmetrie von Motor und Aufhängung über den gesamten Betriebsbereich des Treibers hinweg veranschaulichen. Durch die Identifizierung von Nichtlinearitäten, mechanischen Einschränkungen und Asymmetrien können Ingenieure Motorstrukturen, Aufhängungsdesigns und Auslenkungsgrenzen mit unübertroffener Präzision optimieren. 100-W-AC/DC-Verstärker Realistische Großsignaltests

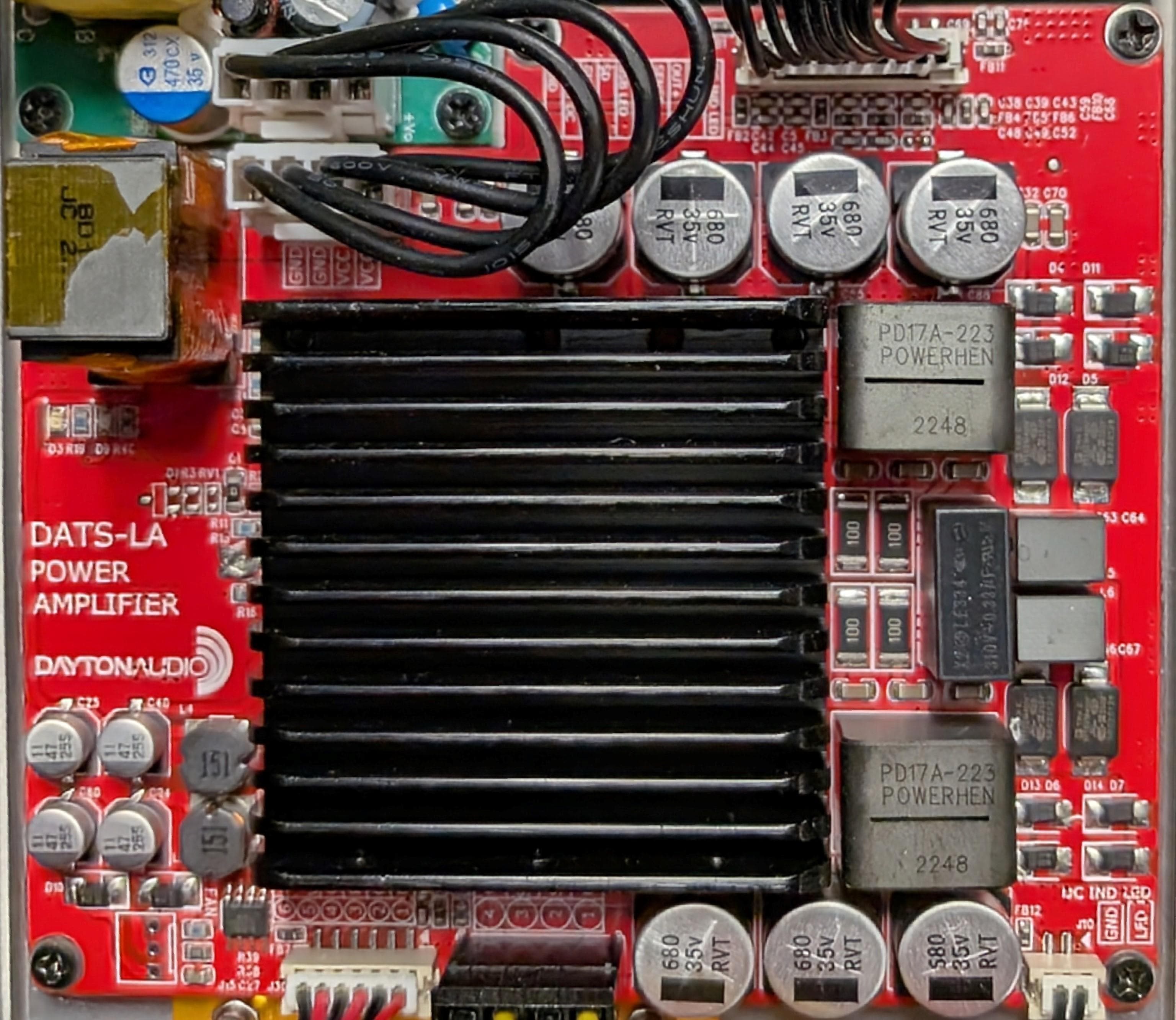

Eine große Einschränkung herkömmlicher Lautsprecheranalysesysteme ist ihre Unfähigkeit, Hochleistungsmessungen durchzuführen. Der integrierte 100-Watt-Verstärker des DATS LA überwindet dies, indem er sowohl Klein- als auch Großsignaltests ermöglicht, sodass Sie beobachten können, wie sich T/S-Parameter unter realistischen Betriebsbedingungen entwickeln. Durch Erhöhen der Testsignalspannung können Sie beurteilen, wie sich die Parameter eines Treibers ändern, wenn er außerhalb seines linearen Bereichs betrieben wird. Dadurch werden kritische Leistungsmesswerte offengelegt, wie z. B.: ✔ Reduzierung der Antriebskraft aufgrund von Flussmodulation und Spulenversatz ✔ Variationen der Federsteifigkeit, die sich auf Auslenkungsgrenzen auswirken ✔ Auswirkungen von thermischer Kompression und Schwingspulenerwärmung auf Widerstand (Re) und Empfindlichkeit ✔ Bl-Verschlechterung bei höheren Leistungen, die die Spitzen-Schalldruckfähigkeit begrenzt.

Mit diesen Informationen können Designer Leistungskompressionseffekte, Auslenkungsgrenzen und Verzerrungseigenschaften genau modellieren und so sicherstellen, dass ihre Systeme über einen weiten Schalldruckbereich hinweg eine konstante Leistung erbringen. Präzisionsmessung Umfassende Lautsprecheranalyse

Im Kern ist das DATS LA ein hochpräzises Impedanzmesssystem, das fortschrittliche Algorithmen nutzt, um wichtige Thiele/Small-Parameter (Fs, Qts, Vas usw.) mit äußerster Genauigkeit zu extrahieren. Darüber hinaus fungiert es als hochpräzises LCR-Messgerät und ermöglicht die präzise Messung von:  Widerstand (Re): 0,002 Ω – 10 kΩ - Induktivität (L): 0,05 mH – 100 mH (mit Gleichstromwiderstand) - Kapazität (C): 0,002 µF – 10.000 µF (mit ESR, Verlustfaktor und Q)

Diese Genauigkeit ist nicht nur für die Bewertung von Lautsprecherkomponenten, sondern auch für die Entwicklung von Frequenzweichen, passiven Netzwerken und anderen Präzisionsschaltungen für Audioanwendungen unerlässlich.

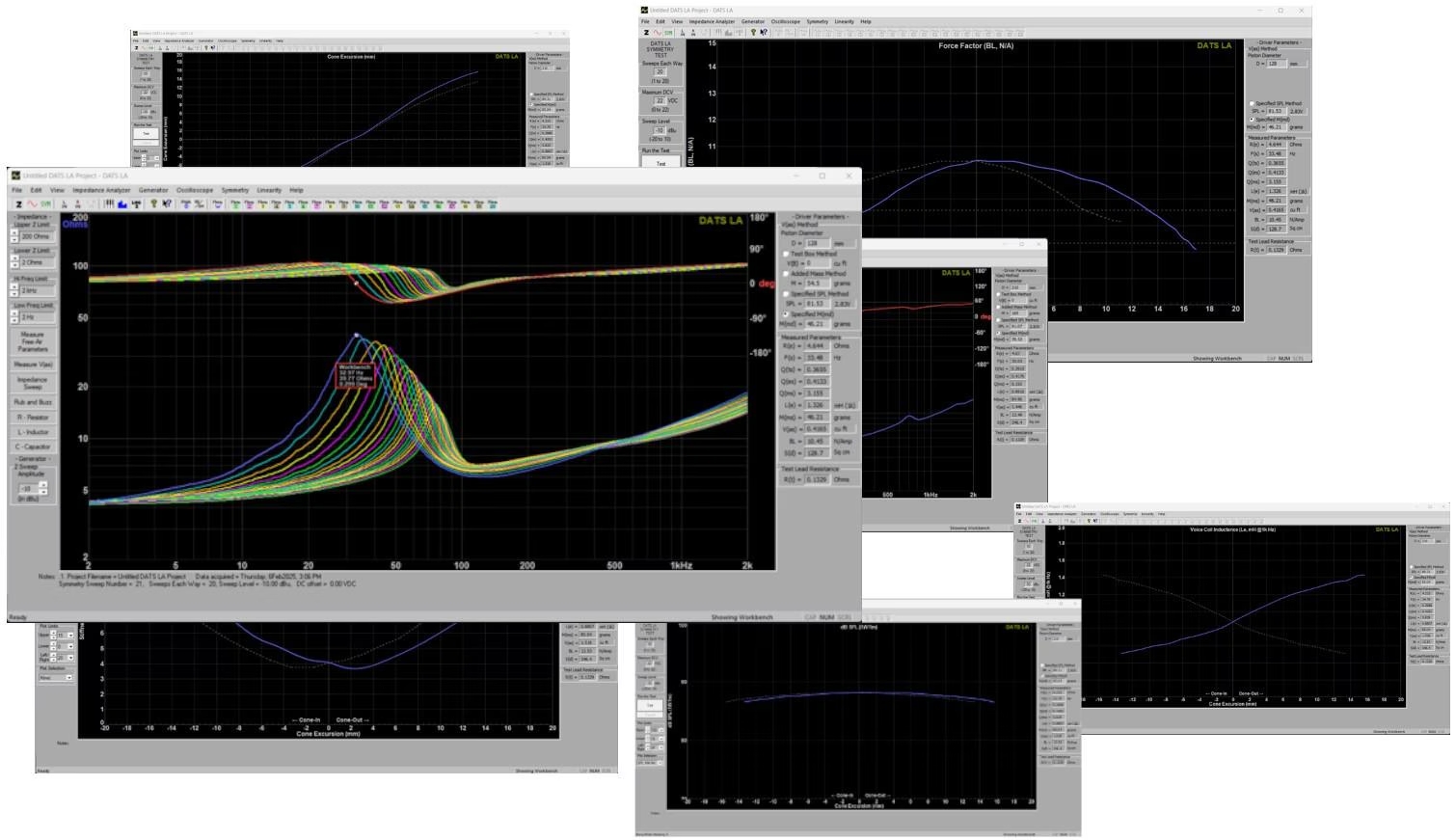

Die mitgelieferte Software bietet leistungsstarke Tools für Messung, Visualisierung und Analyse, darunter: ✔ DC-vorgespannte Bl(x)- und Kms(x)-Symmetriekurven zur Bewertung des Motor- und Federungsverhaltens ✔ Oszilloskopmodus mit Dual-Trace-Funktion zur Signalanalyse ✔ Signalgenerator mit anpassbaren Wellenformen, Frequenz und Amplitude ✔ Messung von Wright-Modellparametern (Kr, Xr, Ki, Xi) für verbesserte Treibersimulationen ✔ USB-Konnektivität für nahtlose Integration mit PC-basierten Workflows. Mit diesen Funktionen ersetzt das DATS LA nicht nur herkömmliche Lautsprechertester, sondern verbessert auch Ihre Fähigkeit, jeden Aspekt der Lautsprecherleistung zu analysieren und zu optimieren.

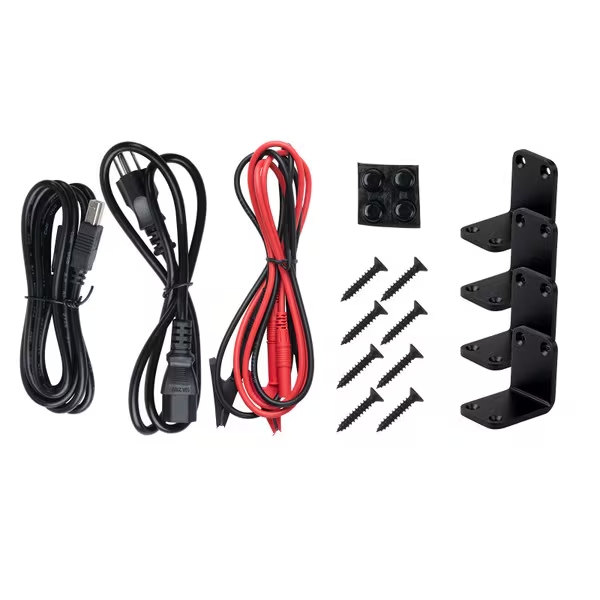

Hauptfunktionen: • Für Profis und Hobbyisten – Design und Optimierung von Lautsprechertreibern und -systemen • Genaue Messung elektromechanischer Lautsprecherparameter (Fs, Qts, Vas und viele mehr) • Berechnet Bl, Cms, Kms und mehr an bestimmten Konuspositionen, um Symmetriekurven zu erzeugen • Misst Parameter mithilfe kleiner (niedrige Leistung) oder großer (hohe Leistung) Signalanalyse • DC-fähiger 100-Watt-Verstärker ermöglicht die patentierten (US-Patent Nr. 11.272.301) voreingenommenen Messungen • Messung erweiterter Wright-Modellparameter (Kr, Xr, Ki, Xi) für Präzisionssimulationen • Software-Signalgenerator mit wählbarer Wellenform, Frequenz und Amplitude • Oszilloskop-Softwaremodus mit doppelten Spuren sowie anpassbaren Zeit- und Amplitudenskalen • Erweiterter Kurzschlussschutz schützt den Verstärker vor Unfällen • Verbindung mit Ihrem PC über USB-Anschluss • Kompakt, tragbar, genau, erschwinglich • Optionale Untertisch-Montagehalterungen, um Platz auf dem Schreibtisch zu sparen DATS V3 vs.

Neudefinition von Lautsprecherdesign und Messung.

Der Dayton Audio DATS LA ist mehr als nur ein Lautsprechertester – er ist ein revolutionäres Werkzeug für die Lautsprecherentwicklung. Durch die Kombination von fortschrittlichen DC-Bias-Tests, Hochleistungsmessmöglichkeiten und präziser Impedanzanalyse liefert er Lautsprecherdesignern, Ingenieuren und Forschern umfassende und detaillierte Daten zur Optimierung der Treiber- und Systemleistung. Für alle, die die Grenzen der Lautsprechertechnologie ernsthaft erweitern möchten, bietet der DATS LA Präzision in Laborqualität zu einem kostengünstigen Preis und ist damit eine unverzichtbare Ergänzung für jeden Audioentwicklungs-Workflow.

Präzision. Leistung. Performance. Der DATS LA-Unterschied.

DATS LA-Kleinsignal-T/S-Parametermessung Kleinsignal-T/S-Parameter Bestimmen Sie schnell die T/S-Parameter eines Treibers, indem Sie die Testleitungen direkt an die Anschlüsse des Treibers anschließen und „Freiluftparameter messen“ auswählen. Dadurch wird die Impedanzgröße angezeigt und es werden präzise Messungen von Re, Fs, Qts, Qes, Qms und Le durchgeführt. Um mechanische Parameter wie Vas und Mms zu bewerten, fügen Sie entweder Masse zum Konus hinzu oder platzieren Sie den Treiber in einer geeigneten Testbox und wählen Sie „V(as) messen“.

DATS LA Messung von Großsignalparametern Großsignal-T/S-Parameter DATS LA ermöglicht Benutzern, den Ausgangspegel des 100-Watt-Verstärkers während Freiluftparametermessungen anzupassen. Diese Funktion ermöglicht eine präzise Kontrolle des Messvorgangs und ermöglicht Benutzern, die Variation der Treiberparameter als Reaktion auf mehrere Ausgangspegel zu beobachten. DATS LA Messung der Bl-Symmetrie Bl vs. Auslenkung Die Bl-Symmetriekurve bietet Einblick in die elektromagnetischen Eigenschaften des Motors durch den Hub eines Treibers. Sie veranschaulicht die effektive Stärke des Motors, wenn sich die Schwingspule durch den magnetischen Spalt bewegt. Das invertierte Ergebnis, dargestellt durch eine gestrichelte Linie, ermöglicht eine klare und unkomplizierte Bewertung des symmetrischen Verhaltens des Motors während der Einwärts- und Auswärtsbewegung der Spule. Dieses leistungsstarke visuelle Tool ist für das Verständnis und die Optimierung der Motorleistung unerlässlich. DATS LA Compliance Symmetry Measurement Kms vs. Excursion Die Kms-Symmetriekurve ist ein Werkzeug zur Analyse des Verhaltens des mechanischen Federungssystems eines Treibers. Durch die Untersuchung der Kurve können Sie die effektive Steifigkeit und Rückstellkraft an verschiedenen Positionen während des gesamten Hubs der Membran verstehen. Die Einbeziehung eines invertierten Ergebnisses, dargestellt durch eine gestrichelte Linie, ermöglicht eine direkte Bewertung der Symmetrie der Federung, wenn die Membran nach innen und außen schwingt. DATS LA Le Le vs. Excursion Die Le-Symmetriekurve erleichtert die Bewertung der Induktivitätsvariation einer Schwingspule an verschiedenen Positionen während des Hubs eines Treibers. Indem diese Metrik veranschaulicht, wie sich die Induktivität relativ zur Position der Membran ändert, unterstützt sie zuverlässig die Bewertung von Komponenten, die zur Reduzierung der Induktivität entwickelt wurden, wie Kurzschlussringe, Polkappen und spezielle Schwingspulenwicklungen. Dies ermöglicht ein klares Verständnis und eine effektive Analyse von Induktivitätskontrollmethoden. DATS LA-Messung der Auslenkung pro Volt Auslenkung pro Volt Die dargestellte Grafik veranschaulicht die relative Auslenkung als Funktion der Eingangsspannung und ermöglicht so die einfache Beobachtung des Beginns der Kompression, die durch eine Reduzierung der Motorkraft und eine steifere Federung gekennzeichnet ist. Darüber hinaus ist die umgekehrte Beziehung mithilfe einer gestrichelten Linie klar abgegrenzt, was dabei hilft, die Abweichung zwischen den Ein- und Auslenkungen zu unterscheiden.

DATS LA-Software-Download Spezifikationen:

• Maximale Ausgangsleistung: 1 x 100 Watt RMS bei 4 Ohm

• Frequenzgang: 0,1 Hz – 20 kHz

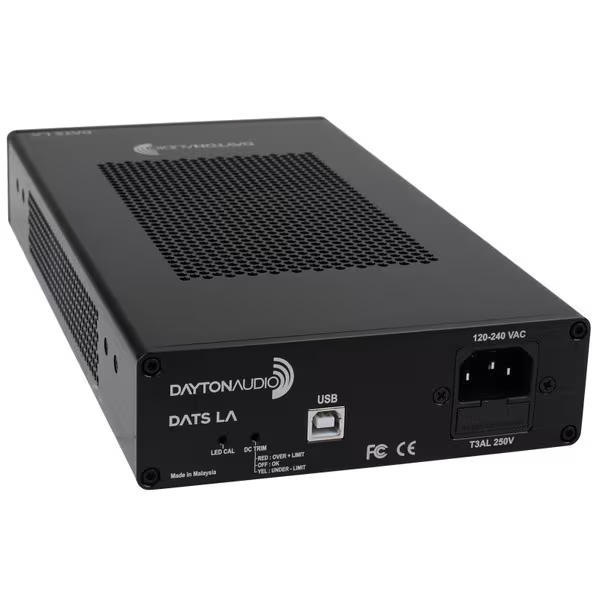

• Line-Eingang/Datenanschluss: USB-B

• Line-Ausgangsanschlüsse: Isolierte Bananenstecker

• Eingangsspannungsbereich: 120 – 240 VAC

• Stromverbrauch: 100 W

• Abmessungen (B x H x T): 1,8 Zoll H x 5,7 Zoll B x 10,8 Zoll T

• Nettogewicht: 3,8 Pfund

Produktdetails Marke Dayton Audio Modell DATS LA Teilenummer 390-805 UPC 848791010880 Maßeinheit Stück Gewicht 4,8
