Lautsprecher Anschluss Terminal Rund 75mm Paar
Restposten!Lautsprecher Aunschlussfeld Rund.Außendurchmesser: 75mmEinbaudurchmesser: 48mmFlanshstärke. 2,2mmGesammttiefe: 22mm
SAM 1/5 Lautsprecherbausatz
2 Weg Kompakt/Regal LautsprecherBestückung: 22mm Gewebekalotte CSS LD22, 150mm Aluminium Tiefmitteltöner Dayton Audio RS150-4Frequenzweichenbauteile Mundorf, Audaphon.EigenschaftenLautsprecherbausatz SAM 1/5SAM 1/5 steht für 1Zoll, 5Zoll Chassis und SAM für einen Lieblingskünstler, den wir mit diesem Lautsprecher in Verbindung bringen.Ein 2 Wege Bassreflex Lautsprecher mit ausgewählten Akteuren. CSS LD22 einer außergewöhnlichen Gewebekalotte. Außergewöhnlich, weil sie nicht klassische 19mm oder 25mm misst. Nein 22mm mit einer sehr Hubfreudigen Sicke. Ein Kupferring auf dem Schwingspulenträger reduziert den Impedanz anstieg und sorgt so für verzerrungsfreie Wiedergabe. In der hinter der Front liegenden Kammer ist ein außen liegender Neodym-Ring-Magnet, dieser sorgt für sehr geringe Kompressions-Verzerrungen, als das mit herkömmlichen Konstruktionen möglich wäre. Durch die sorgfältig ausgewählten Gewebematerialien ist die wiedergaben bis hin zu 40kHz klirr und verzerrungsfrei möglich.Mitspieler ist der Referenz Tiefmitteltöner von Dayton Audio RS150. Seine edle schwarz eloxierte Membran, mit dem Hochwertigen Leichtmetall-Druck-Guss-Korb, eine 6 Loch Befestigung für Kraftschlüssige Befestigung, der Aluminium Phas-Plug optimiert zudem noch die letzten minimalen nicht Linearitäten und für perfekten Signalfluss sind die Anschlussfähnchen 24 Karat vergoldet.Die Frequenzweiche wird mit Hochwertigen Bauteilen aufgebaut. Ausschließlich Luftkernspulen (HE, Backlack), Folien Kondensatoren (HE, EVO Öl) und Metalloxid Widerstände (HE, bifilare Wicklung, Keramik) finden im Netzwerk Platz.Wir bieten auch wie zu allen unseren Lautsprecher Und Subwoofer Bausätzen, gehäusebaustäte in verschiedenen Ausführungen an. Von der „nur Front, mit Fasen“ über Gehäusebausatz, zu fertig verleimt und furniert oder lackiert, sowie Sonderwünschen nach ihren vorgaben. Sprechen sie mit uns über ihr Vorhaben oder Mailen sie uns.

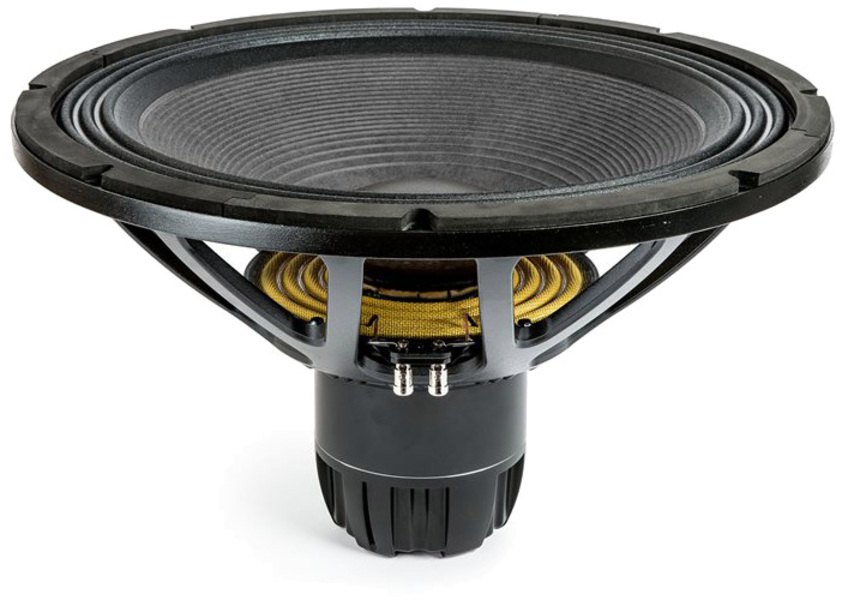

21NTLW5000
Der 21NTLW5000 ist ein 21-Zoll-Subwoofer der nächsten Generation, der speziell für hohe SPL-Anwendungen mit sehr niedriger Frequenz in einer Reflex-, Bandpass- oder Hornbelastungskonfiguration entwickelt wurde. Für optimale Ergebnisse empfehlen wir den Einsatz von Verstärkern, die 4000W-Programmleistung ohne Clipping liefern können. Der 21NTLW5000 verwendet eine von Eighteen Sound firmeneigene Tetracoil-Technologie, bei der zwei verschiedene, axial getrennte magnetische Lücken und zwei innenseitige Aluminium-Volumen mit einem Durchmesser von 4,5" an denselben ehemaligen gewickelt und gleichmäßig in den beiden magnetischen Lücken aufgehängt werden. Die Vorteile des Tetracoil-Designs sind: 1) eine symmetrische Flussdichte versus Verdrängungsverhalten, das die gleichmäßigen Verzerrungsprodukte minimiert; 2) eine sehr symmetrische und flache Induktivitätskurve; 3) der äquivalente Schwingspulendurchmesser eines 4,6" Tetracoil-Lautsprechers ist größer als der einer 6". Folglich tritt Wärmeableitung über eine größere Fläche auf, die AES-Stromhandling bis 1800 W antreibt. Zu den Konstruktionsmerkmalen des 21NTLW5000 gehört ein großvolumiges Federungssystem, das in Verbindung mit einer glasfaserverstärkten, geraden Rippenmembran eine ultralineare Kolbenbewegung ermöglicht und eine vollständige mechanische Steuerung über den gesamten Arbeitsbereich gewährleistet. Um die Belastbarkeit weiter zu erhöhen und die Leistungskompression zu reduzieren, wird ein Luftdiffusor aus Material mit geringer Dichte in die Entlüftungsöffnung der Rückwand eingesetzt, der als Kühlsystem fungiert, und so die Belastbarkeit erhöht und die Leistungskompression senkt. Der 21NTLW5000 funktioniert auch unter widrigen Wetterbedingungen einwandfrei: Die exklusive Membranbehandlung verbessert die Festigkeit des Zellstoffs und verleiht beiden Seiten der Membran wasserabweisende Eigenschaften. Darüber hinaus ist die Beschichtung der Metallplatten mit einer magnetischen Struktur weitaus widerstandsfähiger gegen die korrosive Wirkung von Salzen und Oxidation als eine Standard-Zinkbeschichtung.

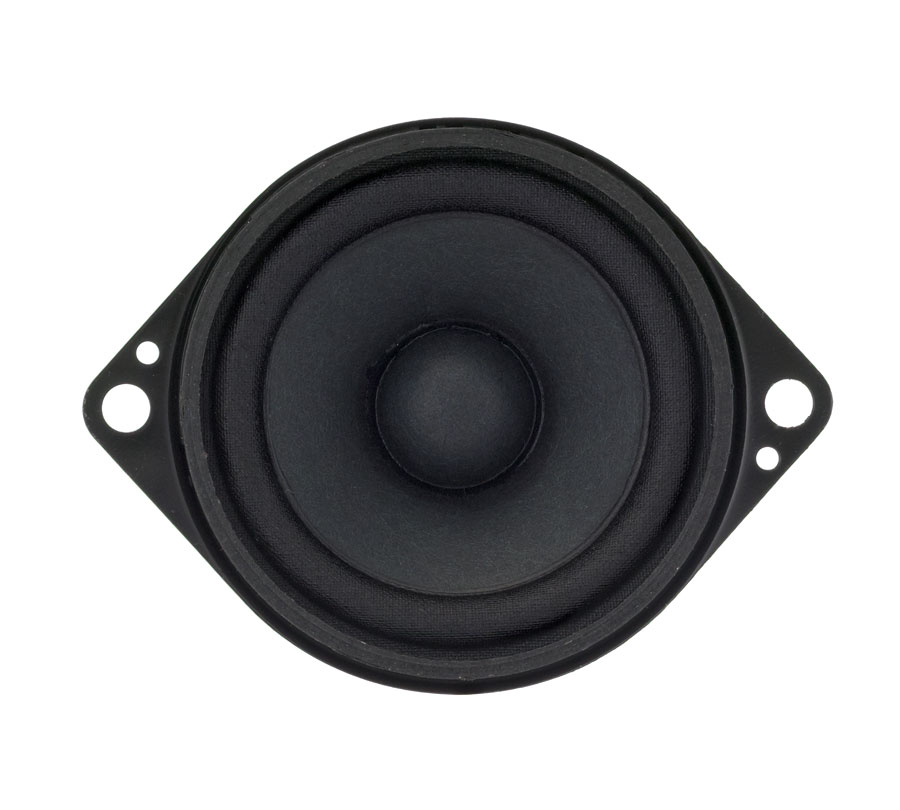

FRS 5 X -8 Ohm
5 cm (2") Breitbandlautsprecher mit schwarzem Korb und zwei Befestigungslaschen. Aufgrund der niedrigen Resonanzfrequenz beginnt der Übertragungsbereich schon bei 120 Hz. Geeignet als Breitbandlautsprecher oder Mitteltöner in Lautsprecherzeilen für HiFi- und Beschallungsanlagen sowie für ELA-Systeme in 100-V-Technik. Durch die geringen Abmessungen auch sehr gut als Kontroll-Lautsprecher in elektronischen Geräten geeignet. Anwendungsmöglichkeiten Sehr schmale ELA-Zeilen Kontroll-Lautsprecher für elektronische Geräte Modellbau Elektronische Musikinstrumente Eigenschaften Feuchtigkeitsimprägnierte Membran MetallausführungNennbelastbarkeit 5 W Musikbelastbarkeit 8 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 120–20000 Hz Mittlerer Schalldruckpegel 86 dB (1 W/1 m) Abstrahlwinkel (−6 dB) 180°/4000 Hz Grenzauslenkung +/- 2 mm Resonanzfrequenz fs 190 Hz Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 14 mm Wickelhöhe 3 mm Schallwandöffnung 46 mm Gewicht netto 0,14 kg Gleichstromwiderstand Rdc 7,7 Ohm Mechanischer Q-Faktor Qms 3,49 Elektrischer Q-Faktor Qes 0,88 Gesamt-Q-Faktor Qts 0,7 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,23 l Effektive Membranfläche Sd 12,5 cm² Dynamische bewegte Masse Mms 0,7 g Antriebsfaktor Bxl 2,67 Tm Anschlüsse Lötösen Temperaturbereich –25 ... 70 °C
FRS5X Waveguide V2
Der Waveguide passen zum Visaton FRS5X ! Im Gegensatz zu den im Handel erhältlichen Waveguides, wurde Dieser passend zum Visaton FRS5X entwickelt. Damit er die gewünschte Form erhält, wurden die einzelnen Teile passend zur gewünschten Schallführung hergestellt. Diese sind rückseitig verschraubt und verklebt. Im Auslieferzustand ist der Waveguide komplett montiert. Der Halter ist für eine Vorsatzmontage vorgesehen. Dies bedeutet, das Ende des Waveguides ragt über die Schallwand hinaus. Dadurch kommt das Zentrum des Waveguides näher das Chassis welches im Gehäuse verbaut ist. In der optimalen Einbausituation sitzt der Halter des Waveguides bündig zur Schallwand. Eine Besonderheit des Halters ist die integrierte Kabelführung. So entfallen 2 zusätzliche Anschlussstecker sowie unschön verlaufende Kabel. Mit der neuen Version sind ebenso die Schrauben zur Befestigung am Gehäuse nicht mehr sichtbar. Zur Positionierung des Waveguides an den empfohlenen Positionen ist eine Bohrschablone enthalten. Der FRS5X-Treiber kann optional dazu bestellt werden. Er wird mit Schrauben am Eingang des Trichters befestigt. Sowohl die Schrauben zur Befestigung des Treibers, als auch zur Befestigung des Waveguides sind im Lieferumfang enthalten. Ebenso eine Zeichnung zur Anfertigung des passgenauen Ausschnittes. Der Waveguide selbst besteht aus PLA, einem Kunststoff der aus pflanzlichen Stoffen hergestellt wird. Die matte Optik wird durch Beimischung von Fasern erreicht. Es handelt sich hierbei um einen sehr robusten Kunststoff der gerne im 3D-Druck Anwendung findet. Die Entwicklung hat einen unerwartet hohen Zeitaufwand gekostet. Aus diesem Grund freue ich mich darauf, dieses Produkt nun anbieten zu können. Ich bin sehr gespannt auf eure Projekte die ihr realisieren werdet. 1 x Waveguide für FSR5X Befestigungsschrauben für FSR5X an Waveguide Befestigungsschrauben zur Befestigung auf dem Gehäuse Bohrschablone Passend zu Cheap Trick 327 aus der Klang und Ton 06/2023 Passend zu Cheap Trick 333 aus der Klang und Ton 02/2025 Material : Silk PLA Einbau: Außendurchmesser : 200 mm Befestigung: Der Standfuß wird mit 2 Schrauben in den Gehäusedeckel verschraubt.
CT333 Klang + Ton 2/25 Lautsprecherbausatz
Zitat: Hörtest Klang + Ton 2/2025 Der Cheap Trick 333 fühlt sich am wohlsten mit einer freien Aufstellung und etwas Luft im Rücken näher als einen halben Meter an die Wand möchte er lieber nicht, außer, man bedämpft das Rohr teilweise oder macht es sogar zu. In unserem Hörraum zeigt sich sofort die gegenüber CT327 deutlich fundierte Tiefton-Performance mit größeren dynamischen Reserven und deutlich mehr Tiefbass. Die leichte Oberbassbetonung ist vielleicht nicht im Sinne eines streng neutralen Klangbilds, sorgt aber für eine angenehme Fülle. Vor allem, weil ich ja die Weiche des Hochtöners eins-zu-eins vom etwas leiseren CT327 übernommen habe. Während dieser also im großen Hörraum etwas luftiger daherkam, packt CT333 deutlich kräftiger zu, setzt auf den wuchtigen Bass einen warmen und klangfarbenstarken Mitteltonbereich, der dem famosen Hochtonbereich des Waveguides in nichts nachsteht. Den Charakter der Box kann man durch Einwinkeln von neutral bis britisch gut einstellen – in allen Winkeln bleibt die Ausgewogenheit der dynamischen Box erhaltenAußenabmeßungen Gehäuse:B/H/T. 226x850x262mmAbmeßungen Aufsatz-Waveguide:B/H/T: 200x200x180mm

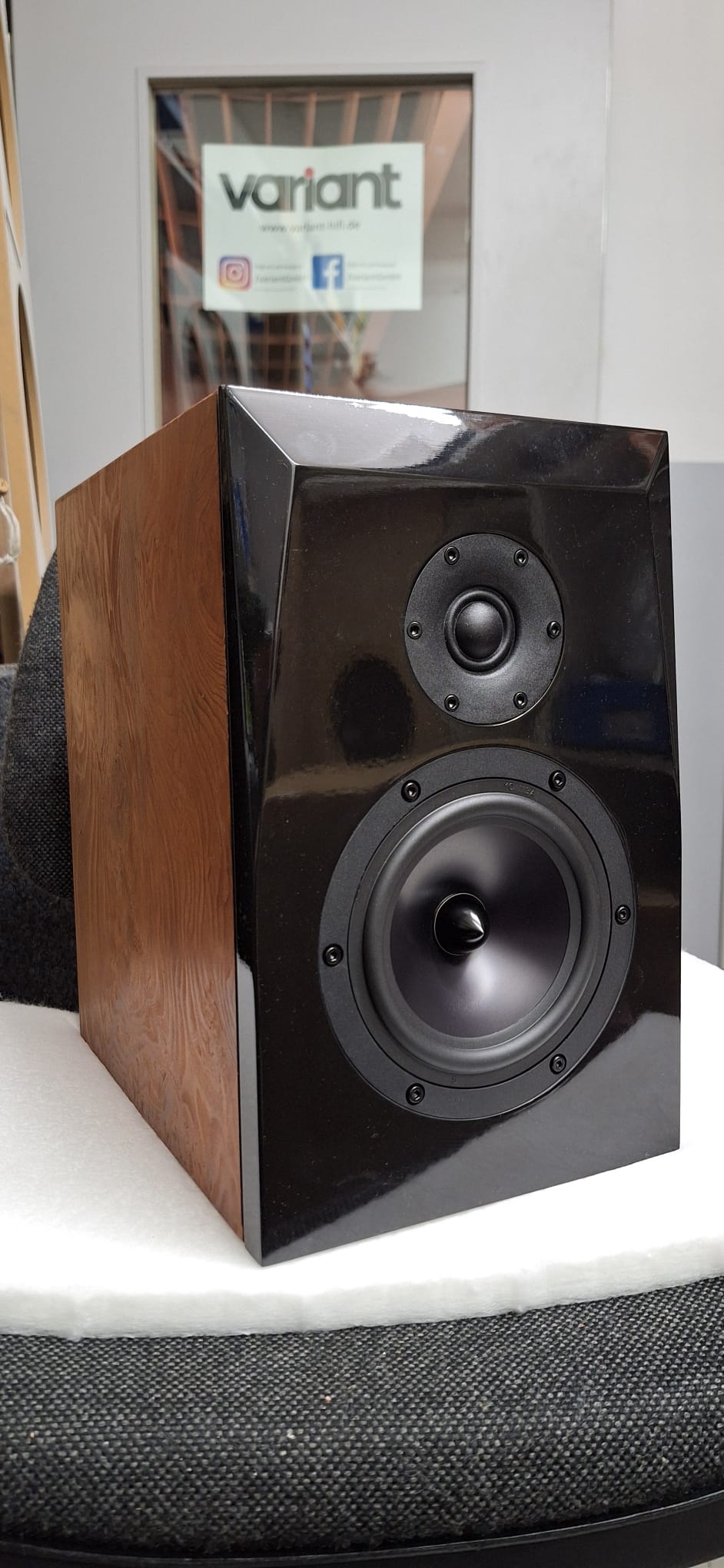

Variant Diamond K+T 6/2025
Auszug Zitat Klang + Ton 6/2025: …DAS ist eine Box, die preisklassenübergreifend gut klingt, angesichts des Preises von unter 200 Euro pro Seite eigentlich schon sensationell. Der Bass reicht schön tief und lehrt ausgewachsenen Standboxen das Fürchten, die sich allerhöchstens in die Bereiche so hoher Pegel flüchten können, die man sowieso fast nie benötigt. Und die variant Diamond macht auch einen „schönen Bass“, der die perfekte Mitte zwischen der ultimativen Tiefe und Schwärze eines Subwoofers und der leichtfüßigen Eleganz einer großen Papiermembran findet. Der gesamte Grund und Mitteltonbereich ist sehr neutral- haarspalterisch würde ich sagen: mit einer minimalen Tendenz zu eher schlankem Klang statt heimeliger Wärme – aber wie gesagt: das sind Nuancen. Vom oberen Mitteltonbereich bis an die Hörgrenze ist dann alles wirklich perfekt: Tonal ist die variant Daimond absolut neutral, präzise in Grob- und Feindynamik, Auflösung, räumliche Abbildung – was Sie wollen! Für einen reinen Träger für Testmessungen ist das eine ziemliche Karriere geworden, finde ich. In Sachen günstiger Kompaktlautsprecher ist die variant Diamond bis auf Weiteres meine neue Hörreferenz. Chassishersteller: Dayton Vertrieb: Variant, Marburg Konstruktion: Thomas Schmidt Funktionsprinzip: Bassreflex Bestückung: 1 x Dayton DSA175-8 1 x Dayton DC28F-8 Nennimpedanz: 4 OhmKennschalldruckpegel 2,83 V/1 m: 84 dB Trennfrequenz: 1950 Hz Abmessungen B/H/T 240x360x302mm
Subwooferbausatz RSS315HF-4 + Gehäusebausatz MDF Roh Bundle
Bundle mit den RSS315HF-4 als Kit, Innenverkabelung, Schrauben für die Chassis Befestigung Metrisch mit Einschlag Mutter, Terminal T105 mit Holzschrauben
CSS SDX10 - 10" XBL^2
Gewicht: 13Kg Wir haben den ohnehin schon großartigen SDX10 noch weiter verbessert. Eine verbesserte und größere Motorstruktur sowie zusätzliche Kurzschlussringe sorgen dank des XBL^2-Motordesigns für eine extrem breite BL-Kurve mit einer BL-Auslenkungsfähigkeit von fast 30 mm in eine Richtung. Der neue Motor hat dem zusammengebauten Treiber 10 lbs zusätzliche Masse hinzugefügt, wodurch das Gewicht von 17 lbs auf etwas über 27 lbs gestiegen ist. Darüber hinaus erzeugt der neue Motor nur minimale Änderungen in Le(x) über die Betriebsbandbreite. In Verbindung mit einem verbesserten Spider-Design erzeugt der neue SDX10 eine Auslenkungsfähigkeit von 22 mm bei 20 % Verzerrung nach Subwoofer-Kriterien. Der SDX10 erzeugt zwar hochwertige tiefe Bässe, ist aber nicht ausschließlich auf die Subwoofer-Funktion beschränkt. Dank des Motors mit niedriger Induktivität verfügt der Frequenzgang über eine breite und flache nutzbare Bandbreite. Dadurch eignet sich der SDX10 als Tieftöner in einem 3-Wege- oder sogar in einem 2-Wege-System mit Waveguide! Highlights Konus aus Papier/Kohlefaser-Mischung, gepresst und oberflächenbehandelt, sorgt für inhärente interne Dämpfung. Semi-progressives Spider-Design sorgt für erhöhte Linearität. Natürliche Butylkautschuk-Sicke. Kurzschlussringe im Inneren des Motors reduzieren Verzerrungen und erweitern den Frequenzgang. Gussrahmen XBL^2-Motor mit hoher Leistung und geringer Induktivität 60,6 mm Durchmesser, 6-lagige Schwingspule Extrem flache BL-Kurve – fast 30 mm BL-Auslenkung in eine Richtung 750 W RMS, 1500 W Spitze Hinweis: Aufgrund des XBL^2-Designs können kleine Signalparameter eine abgeschwächte Motorkraft im Ruhezustand anzeigen, wenn die Schwingspule in der Mitte des Spalts zentriert ist. Große Signalparameter entsprechen eher den realistischen Bedingungen eines Subwoofers unter Last.
Monacor Triple Play Coax
Klang + Ton 3/2024 FazitKlangstarke und universell einsetzbare Powerbox. Hörtest Die Triple Play tut im Bassbereich das, was von ihr erwartet wird: Nicht ultratief, nicht mit absoluter Schwärze, dafür aber mit ordentlich Antritt und Dynamik geht sie zur Sache und sorgt für ein kräftiges und dabei knackiges Fundament für den Mitteltonbereich, bei dem sie alle Vorteile der hier eingesetzten Membranfläche voll ausspielen kann: Stimmen und Instrumente wirken plastisch und dynamisch und werden extrem gut freigestellt – eine Spezialität guter Koaxe. Der Übergang vom Grundtonbereich in den oberen Mittelton ist dabei ebenso bruchlos wie der Einsatz das Hochtöners, der einen ebenso brillanten wie unaufdringlichen Job macht und dabei genau die richtige Mischung findet. Auch, wenn hier PA-Komponenten im Spiel sind: Die Triple Play Koax kennt keine bevorzugte Musikrichtung, sondern agiert im besten Sinne neutral und ist für mittlere Hörräume mehr als ausreichend. Trotzdem habe ich den Dayton- Subwoofer einfach mal dazu gestellt, der von Größe und Membranfläche hier gut zu der Box passt – mit der Unterstützung unterhalb von 50 Hertz geht da noch richtig was – im Heimkino zum Beispiel, in der man die Triple Play Koax ja auch liegend als Center betreiben kann – Dynamik und räumliche Abbildung in Perfektion!
Monacor SPH-6M
Hi-Fi-Tieftöner, 60 W, 8 Ω Hochwertiger, langhubiger Hi-Fi-Tieftöner Bedämpfte resonanzarme Polypropylen-Membran Stabiler formschöner Aluminiumdruckgusskorb mit 6-Loch-Verschraubung Magnetsystem mit Polkernbohrung und ausgestellter hinterer Polplatte Sehr gut geeignet für Bassreflex-Lautsprechersysteme Klang+Ton 01/2014 „Der Prolypropylen-Siebzehner folgt dem Signal schön präzise und unspektakulär.“ (Im Klang+Ton-Bauvorschlag GT6 zusammen mit dem DT-350NF) Hobby HiFi 02/2012 „Erstaunlicher Tiefbass - sauber gefertigt und so geschickt dimensioniert, dass er aus einem zierlichen Regalboxformat erstaunlichen Tiefbass zaubert (bis 36 Hertz).“ Herstellerinformation MONACOR INTERNATIONAL GmbH & Co. KGKonsul-Smidt-Str. 6828217 [email protected]
