Dayton Audio KAB-100M 1x100W Class D Audio Amplifier Board with Bluetooth 4.0

Dayton Audio KAB-100M 1x100W Class D Audio Amplifier Board with Bluetooth 4.0

Mit dem Dayton Audio KAB-100M Bluetooth Amplifier Board können Sie schnell und einfach Ihr Projekt, Ihren
Lautsprecherbau, Ihr Verkaufsdisplay, Ihren Kiosk oder jeden anderen Ort, an dem Musik oder Sound das
Erlebnis bereichern, mit Audio versorgen. Mit einer Ausgangsleistung von 1 x 100 Watt ist genug Leistung
vorhanden, um einen kleinen Subwoofer oder ein mittelgroßes Lautsprecherprojekt zu betreiben, und dennoch
ist das Board klein genug, um in fast jedes Projekt integriert zu werden.

Wesentliche Merkmale

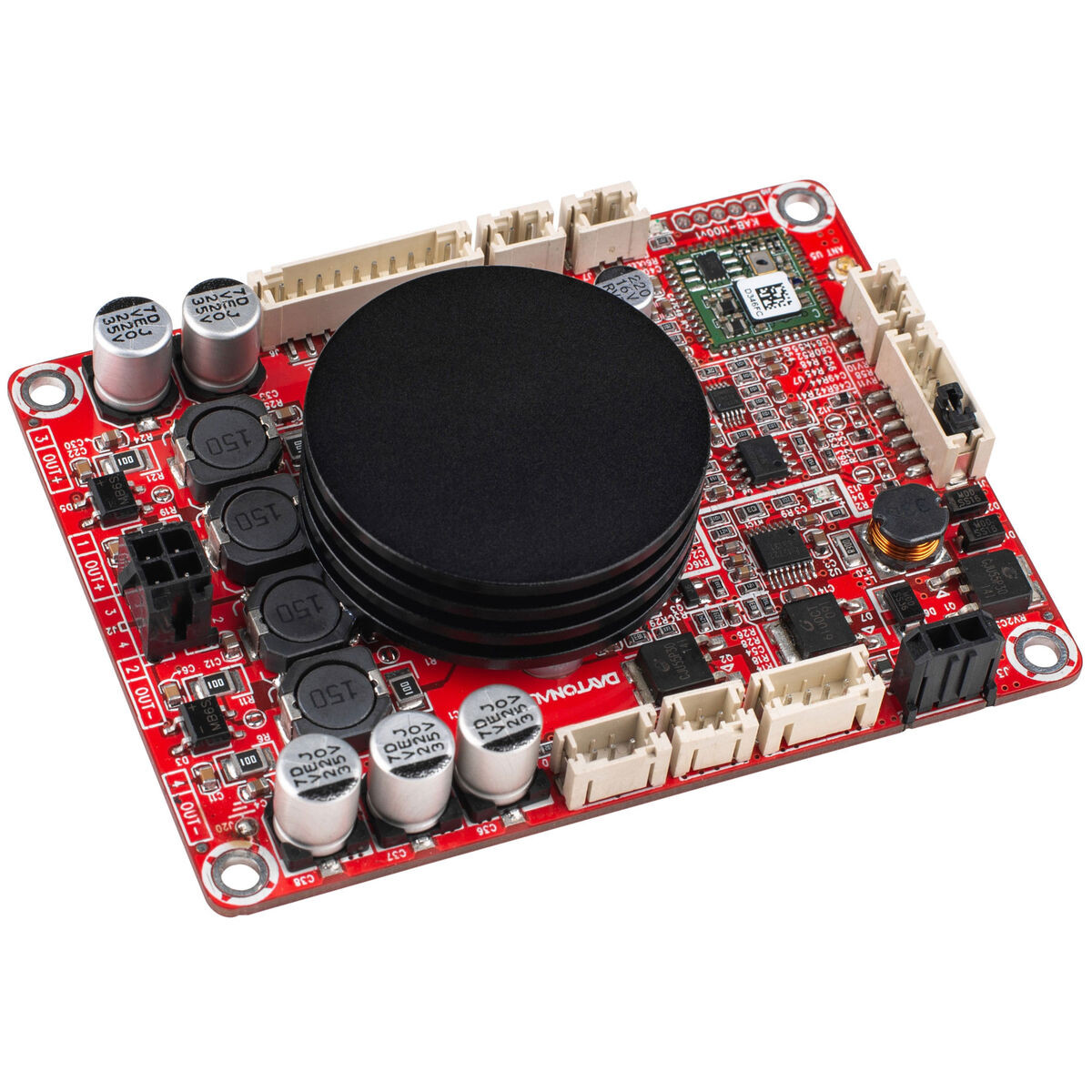

• Effiziente 1 x 100 Watt Leistung aus dem TPA3116 Verstärkerchip
• Bluetooth 4.0 mit aptX direkt auf der Platine integriert - kein separates Modul erforderlich
• U.FL IPX-Koaxialanschluss für interne oder externe Bluetooth-Antenne (interne Antenne im Lieferumfang enthalten) und ein Bluetooth-Pairing-Reset-Schalter
• Kabelbäume ermöglichen eine schnelle und einfache Installation ohne Lötarbeiten - einschließlich Strom- und Lautsprecherkabel
• Optionales Zubehör erweitert die Funktionalität und mehr

Hochwertige Audioleistung

Das Dayton Audio KAB-100M Bluetooth Amplifier Board liefert eine hohe Klangqualität, ohne viel Strom zu
verbrauchen. Dies ist auf den hocheffizienten TPA3116 Class D Verstärkerchip zurückzuführen. Der TPA3116
arbeitet mit einem Wirkungsgrad von 90%. Der hinzugefügte Kühlkörper mildert alle Probleme, die durch
überschüssige Wärme entstehen können. Der hohe Wirkungsgrad ist ein großer Vorteil beim Betrieb mit
Batterien, da er die Spielzeit einer einzigen Ladung verlängert. Die extrem niedrige Verzerrung und die
knackfreie Leistung machen diese HiFi-Verstärkerplatine zu einem unverzichtbaren Bestandteil jeder
hochwertigen Audioanlage.

Integriertes Bluetooth

Im Gegensatz zu anderen Verstärkerboards verfügt das Dayton Audio KAB-100M über ein integriertes
Bluetooth 4.0 Modul mit aptX. Der Vorteil von Bluetooth 4.0 ist der geringe Stromverbrauch, der die
Spielzeit von batteriebetriebenen Geräten verlängert. Dank des zusätzlichen aptX-Codecs von CSR kann die
Audioqualität beim Streaming mit der von CDs mithalten. Dieses voll funktionsfähige Modul wurde für
Bluetooth-Demonstrationszwecke entwickelt und gebaut und bietet einen schlüsselfertigen Ansatz für die
Bluetooth-Zertifizierung von Konsumgütern. Wenn diese Karte für Hobby- oder Industriezwecke eingesetzt
wird, ist nichts weiter erforderlich, um den vollen Komfort der Kopplung und des Streaming von Bluetooth-
Audio in hoher Qualität zu genießen. Das KAB-100M ist außerdem CE- und FCC-zertifizierungsfähig.

Einfacher Einbau

Im Lieferumfang des KAB-100M sind zwei Kabelbäume enthalten: einer für die Gleichstromversorgung und der
andere für den Anschluss an Stereolautsprecher. Für viele Benutzer reichen diese Kabel aus, um ein
Projekt abzuschließen. Da sie mit Molex Mini Fit Jr-Steckern ausgestattet sind, um die Installation zu
beschleunigen und eine sichere Verbindung herzustellen, entfällt das Löten und die Fehlersuche bei losen
und instabilen Kontakten. Dayton Audio bietet außerdem eine Reihe von Zubehörteilen mit robusten
Eigenschaften, die die Installation noch einfacher machen. Erfahren Sie unten mehr über optionales
Zubehör. Diese Verstärkerplatine enthält auch eine externe Antenne, die für eine maximale Bluetooth-
Reichweite verwendet werden muss, sowie eine Bluetooth-Kopplungstaste, die bei kurzem Drücken die
Bluetooth-Kopplung bestätigt. Achten Sie darauf, dass Sie die Bluetooth-Kopplungstaste nicht lange
drücken. Dadurch wird der Bluetooth-Chip deaktiviert und Sie müssen die Verstärkerplatine aus- und wieder
einschalten, um ihn zu aktivieren.

Unendliche Anwendungsmöglichkeiten

Aufgrund der umfassenden Audioleistung und des integrierten Bluetooth-Chips bietet diese
Verstärkerplatine nahezu unbegrenzte Anwendungsmöglichkeiten. Von Hobbyisten und Heimwerkern bis hin zu
Herstellern und Installationsunternehmen bietet diese Bluetooth-Verstärkerplatine eine enorme
Flexibilität. Bei Bestellungen von mehr als 20 Stück sind kundenspezifische OEM-Bluetooth-Pairing-Namen
erhältlich - für weitere Einzelheiten wenden Sie sich bitte an [email protected]. Selbst wenn Sie die
Bluetooth-Funktion umgehen, lässt sich diese Verstärkerplatine dank der zahlreichen mitgelieferten und
optionalen Kabelbäume problemlos in jeden Auftrag integrieren.

Extrem niedrige Standby-Leistung

Der Dayton Audio KAB-100M kann bis zu 7 Tage im Standby-Modus betrieben werden, auch wenn Bluetooth
aktiviert ist. Diese Standby-Zeit ist ca. 4x länger als bei der Konkurrenz, da ein hocheffizienter DC/DC-
Wandler verwendet wird, der den Stromverbrauch durch den Einsatz eines Mikrocontrollers als PMU (Power
Management Unit) minimiert.

Mehrere Strompfade

Der Dayton Audio KAB100M bietet zahlreiche Stromversorgungsoptionen für kreative, kabellose
Soundprojekte. Diese Flexibilität beseitigt die Einschränkungen, die bei den meisten anderen
Verstärkerboards auftreten. Daher kann Ihr Design sowohl kabelgebunden als auch wirklich tragbar sein.

Für portable Anwendungen gibt es ein optionales Funktionskabel-Kit (KAB-FC), das den Anschluss von
wiederaufladbaren Batterien zur Stromversorgung des Boards ermöglicht. NiMH-, Bleisäure- oder NiCad-Akkus
können direkt über die Platine mit einer 15~24 VDC, 1A Stromversorgung aufgeladen werden. Seien Sie
äußerst vorsichtig, da die Bluetooth-Amp-Platine keinen Schutz vor Unter- oder Überladung bietet und der
angeschlossene Stromadapter nicht mehr als 30 Watt Leistung hat.

Solarladung ist ebenfalls eine Option; für diese Anwendung sind Solarbatterien mit einer
Erhaltungsspannung von 16,5 bis 21,5 VDC und ein 20- bis 100-Watt-Panel erforderlich.

Acht AA-Alkalibatterien können diese Platine ebenfalls mit Strom versorgen, aber für diese Art der
Verwendung ist die Aufladefunktion nicht angeschlossen.

Die beste wiederaufladbare Batterieoption ist die Verwendung einer separaten Verbindungsplatine von
Dayton Audio (KAB-BE), die drei 18650 Li-Ion-Batterien aufnehmen kann. Diese tragbare Stromquelle ist
sehr empfehlenswert, da diese zusätzliche Batteriehalterplatine einen Schutz vor Unter- und Überspannung
bietet. Ein 19 VDC, 1-5A Netzteil ist die beste Wahl zum Laden der Erweiterungskarte. (15 VDC Minimum und
24 VDC Maximum erforderlich)

Paket enthält:

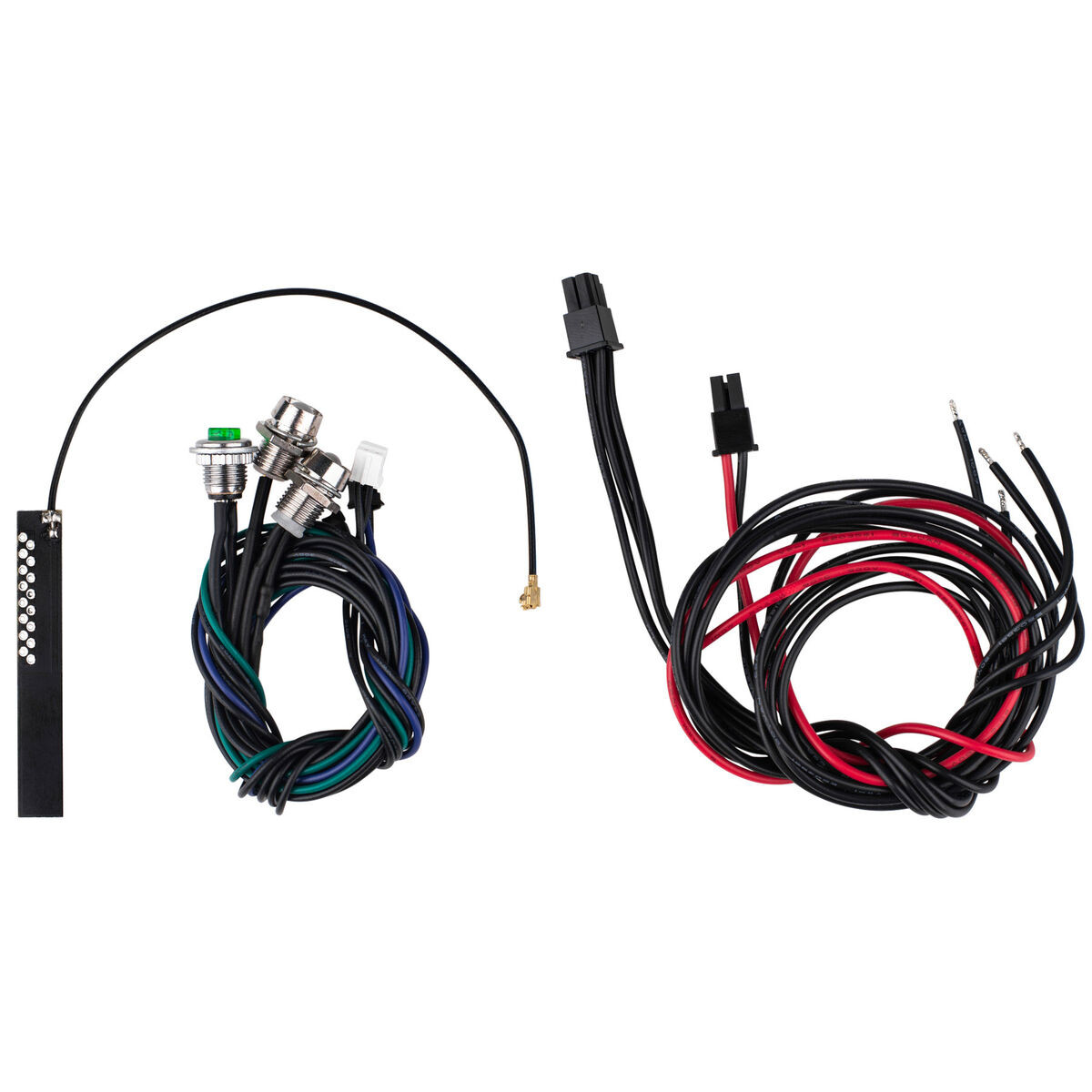

• Eine Dayton Audio KAB-100M Bluetooth-Verstärkerplatine
• Ein 2-adriges Netzkabel (20")
• Ein Lautsprecherkabel 20"
• Eine interne Airgain™-Bluetooth-Antenne zum Aufkleben mit einem 127 mm (5") langen Kabel
• Ein Druckknopfschalter zum Zurücksetzen der Bluetooth-Kopplung mit Kabel (20")

Spezifikationen:

• Ausgangsleistung (mit 24 VDC-Netzteil): 1 x 100 W @ 2 Ohm
• SNR: 92 dB
• Klirrfaktor: 0,02 % bei 2 Ohm, 10 W, 1 kHz
• Frequenzgang: 22 bis 22.000 Hz (±3 dB)
• Impedanz: 2-8 Ohm
• Bluetooth-Reichweite: 30 ft.
• Empfohlene Spannungsversorgung: 12 bis 24 VDC, 4A
• Empfohlene Stromversorgung zum Aufladen (NiMH, Bleisäure oder NiCad) 15 bis 24 VDC, 1A
• Empfohlene Stromversorgung zum Aufladen (Li-Ion) 19 VDC, 1-5A

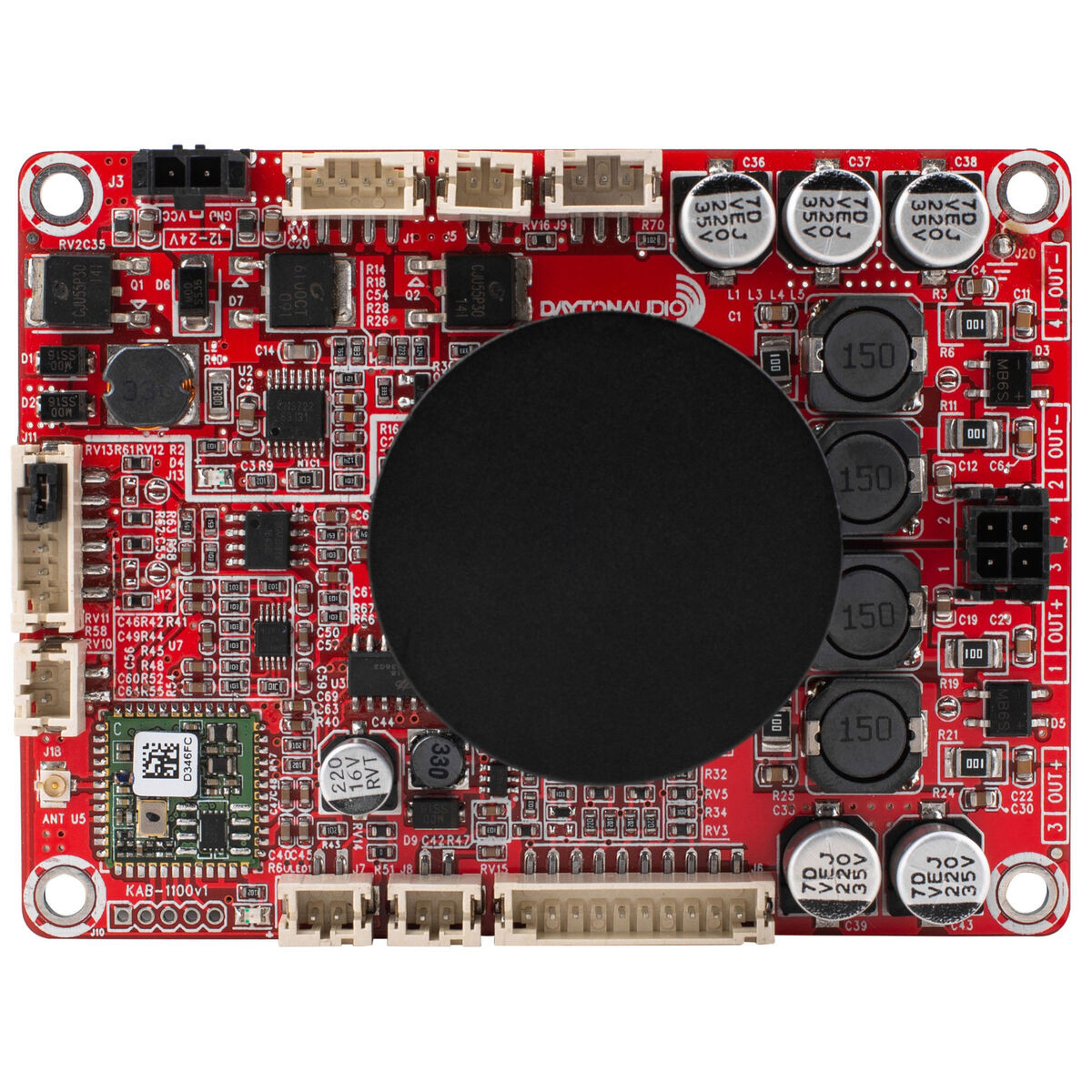

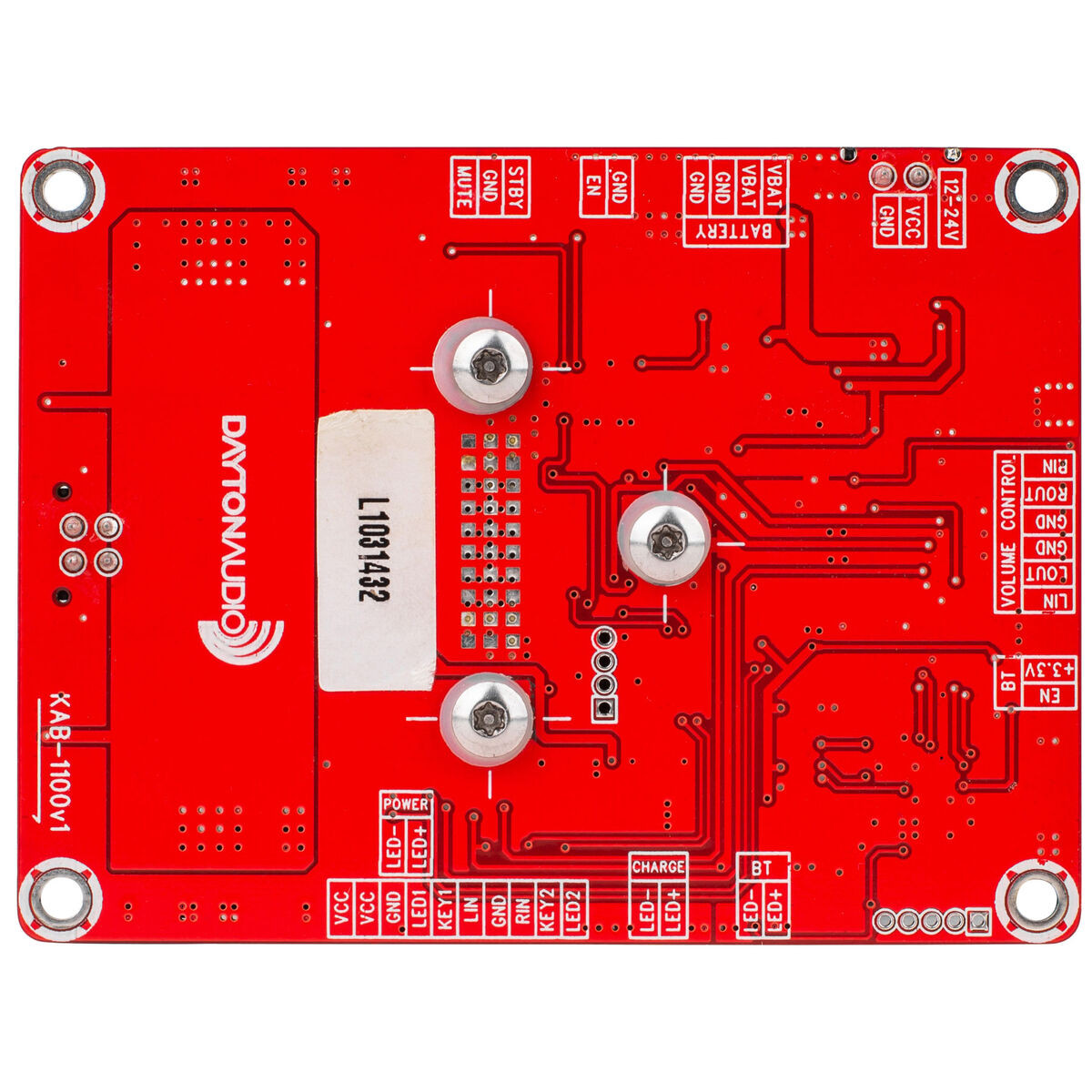

• Abstand der Befestigungslöcher auf der Platine von Mitte zu Mitte: 3,32" x 2,4" (84 x 61 mm)
• Lochdurchmesser: 0,14" (3,5 mm)
• Abmessungen: 3,6" L x 2,7" B x 0,9" H
